水性環(huán)氧地坪是一種高強(qiáng)度、耐磨、美觀還環(huán)保的無(wú)接縫地坪，有著質(zhì)地牢固、耐化學(xué)性良好、耐水、耐腐蝕、防塵、保養(yǎng)方便、維護(hù)成本低等優(yōu)點(diǎn)。可以根據(jù)使用在不同的地方而設(shè)計(jì)出多種施工方案，而不同的水性環(huán)氧地坪材料的厚度其實(shí)都是有差異的，那么它們之間到底有多大的區(qū)別呢！下面為大家一一解答。

下面秀地地坪為大家分析不同水性環(huán)氧地坪材料的厚度差異

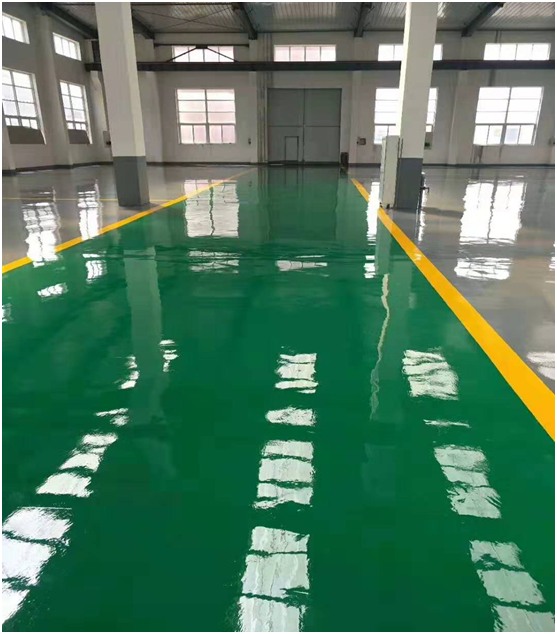

　　1、水性環(huán)氧平涂地坪

　　這是最常見(jiàn)的環(huán)氧地坪材料之一，也稱為薄層環(huán)氧地坪。因?yàn)樗�的特點(diǎn)是比較薄，所以涂層很薄。底涂層的施工通常在1毫米以下，近年來(lái)的工程厚度在0.2-0.5毫米之間。表面層的厚度約為0.1mm，非常薄。有些人還會(huì)使用噴涂工藝來(lái)減小厚度，使得厚度更低。

　　2、水性環(huán)氧砂漿地坪

　　其涂層厚度相對(duì)較高。在中間涂層中使用的砂漿涂層一般進(jìn)行1-3毫米的施工。表面層與一般的地坪材料施工工藝相同，并且厚度保持在約0.1mm。總涂層厚度保持在1-10mm之間。

　　3、水性環(huán)氧自流平地坪

　　也叫流展地坪，環(huán)氧自流平砂漿地坪。由于它是自流平的，因此其厚度大于前兩者的厚度。通常膩?zhàn)訉庸瓮?-3毫米。在自流平的條件下，表面層保持在0.7-1 mm之間。涂層的總厚度保持在1.5-10mm左右。

　　4、水性環(huán)氧防靜電地坪

　　在施工過(guò)程中，添加了一層導(dǎo)電通路。其他施工方法與普通地坪基本相同。總厚度通常為0.2-0.5毫米，建議不要超過(guò)1毫米。

水性環(huán)氧地坪材料施工方法

　　1.水性環(huán)氧地坪表面的處理

　　（1）新竣工的工業(yè)地坪必須經(jīng)過(guò)一定的養(yǎng)護(hù)后方可施工。水性環(huán)氧在使用過(guò)程比溶劑型環(huán)氧對(duì)潮濕的有更大的容忍度，基面只有可以打磨出塵即可施工，如新澆筑的混凝土只需養(yǎng)護(hù)7-10天。

　　（2）清除表面的水泥浮漿、舊漆以及粘附的垃圾雜物。

　　（3）徹底清除表面的油污。

　　（4）清除積水，并使潮處晾干。

　　（5）表面的清潔需用無(wú)塵清掃機(jī)及大型吸塵器來(lái)完成。

　　（6）平整的表面允許空隙為2～2.5mm，含水量在8％以下，PH值6～8。

　　（7）地坪表面的打毛，需用無(wú)塵打磨機(jī)來(lái)完成，并用吸塵器徹底清潔。

　　（8）對(duì)地坪表面的洞孔和明顯凹陷處應(yīng)用膩?zhàn)觼?lái)填補(bǔ)批刮，實(shí)干后，打磨吸塵。

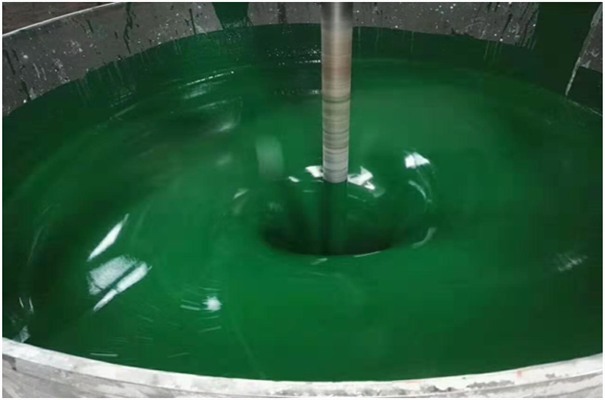

　　2.水性環(huán)氧批刮中涂層

　　（1）在實(shí)干(25℃，約4小時(shí))后的底漆外表選用兩道批刮中涂層的辦法，以保證地坪的耐磨損、耐壓性、磕碰、水、礦物油、酸堿溶液等功能，并調(diào)整地上平坦度。

　　（2）用80-120目石英砂、水泥等骨料和水性環(huán)氧批刮料，作為第1道，要充沛拌和均勻、刮平，此道首要用于增強(qiáng)地上的耐磨及抗壓功能。

　　（3）用砂袋式無(wú)塵翻滾磨砂機(jī)打磨第1道膩?zhàn)樱�并吸塵清洗。

　　（4）用膩?zhàn)臃酆退�性環(huán)氧批刮料，作為第2道，要充沛拌和均勻、刮平，此道首要用于增強(qiáng)地上的耐磨及平坦度。

　　（5）兩道實(shí)干今后，如有麻面、裂縫處應(yīng)先進(jìn)行修補(bǔ)，然后用平板砂光機(jī)進(jìn)行打磨，使其平坦，并吸塵清洗。

　　（6）石英砂使用的目數(shù)由現(xiàn)場(chǎng)施工人員根據(jù)地面具體狀況斷定。
